CTF基础知识之堆溢出

堆溢出

本文章首先介绍堆的基本单位的结构（chunk），之后介绍了堆的分配和释放函数，通过一个实例分析了堆溢出漏洞的危害（DWORD　SHOOT），最后介绍了另外两种利用堆溢出的漏洞（Double　free和Unlink）

1.堆的结构

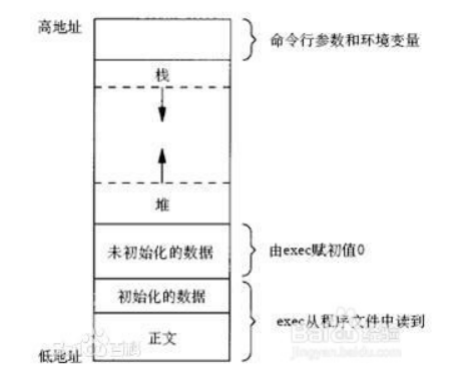

堆的基本单位是chunk，堆从低地址向高地址，需要用户自己分配。

堆、栈区别总结：

1.堆栈空间分配

①栈（操作系统）：由操作系统自动分配释放 ，存放函数的参数值，局部变量的值等。其操作方式类似于数据结构中的栈。

②堆（操作系统）： 一般由程序员分配释放， 若程序员不释放，程序结束时可能由OS回收，分配方式倒是类似于链表。

2.堆栈缓存方式

①栈使用的是一级缓存， 他们通常都是被调用时处于存储空间中，调用完毕立即释放。

②堆则是存放在二级缓存中，生命周期由虚拟机的垃圾回收算法来决定（并不是一旦成为孤儿对象就能被回收）。所以调用这些对象的速度要相对来得低一些。

3.堆栈数据结构区别

①堆（数据结构）：堆可以被看成是一棵树，如：堆排序。

②栈（数据结构）：一种先进后出的数据结构。

chunk的结构

/*
  This struct declaration is misleading (but accurate and necessary).
  It declares a "view" into memory allowing access to necessary
  fields at known offsets from a given base. See explanation below.
*/
struct malloc_chunk {

  INTERNAL_SIZE_T      prev_size;  /* Size of previous chunk (if free).  */
  INTERNAL_SIZE_T      size;       /* Size in bytes, including overhead. */

  struct malloc_chunk* fd;         /* double links -- used only if free. */
  struct malloc_chunk* bk;

  /* Only used for large blocks: pointer to next larger size.  */
  struct malloc_chunk* fd_nextsize; /* double links -- used only if free. */
  struct malloc_chunk* bk_nextsize;
};

每个字段的具体的解释如下

• prev_size, 如果该 chunk 的物理相邻的前一地址 chunk（两个指针的地址差值为前一 chunk 大小）是空闲的话，那该字段记录的是前一个 chunk 的大小 (包括 chunk 头)。否则，该字段可以用来存储物理相邻的前一个 chunk 的数据。这里的前一 chunk 指的是较低地址的 chunk 。

• size，该 chunk 的大小，包括用户申请的大小和头部的大小。 该字段的低三个比特位对 chunk 的大小没有影响，是三个标志位，它们从高到低分别表示：（重点关注PREV_INUSE位）

  • NON_MAIN_ARENA，记录当前 chunk 是否不属于主线程，1 表示不属于，0 表示属于。
  • IS_MAPPED，记录当前 chunk 是否是由 mmap 分配的。
  • PREV_INUSE，记录前一个 chunk 块是否被分配。一般来说，堆中第一个被分配的内存块的 size 字段的 P 位都会被设置为 1，以便于防止访问前面的非法内存。当一个 chunk 的 size 的 P 位为 0 时，我们能通过 prev_size 字段来获取上一个 chunk 的大小以及地址。这也方便进行空闲 chunk 之间的合并。

• fd,bk， chunk 处于分配状态时，从 fd 字段开始是用户的数据。chunk 空闲时，会被添加到对应的空闲管理链表中，其字段的含义如下

  • fd 指向下一个（非物理相邻）空闲的 chunk
  • bk 指向上一个（非物理相邻）空闲的 chunk
  • 通过 fd 和 bk 可以将空闲的 chunk 块加入到空闲的 chunk 块链表进行统一管理

• fd_nextsize,bk_nextsize, 也是只有 chunk 空闲的时候才使用，不过其用于较大的 chunk（large chunk）。

  • fd_nextsize 指向前一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。

  • bk_nextsize 指向后一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。

    一般空闲的 large chunk 在 fd 的遍历顺序中，按照由大到小的顺序排列。这样做可以避免在寻找合适 chunk 时挨个遍历。

一个已经分配的 chunk 的样子如下。我们称前两个字段称为 chunk header，pre_size与size都是4字节数据。后面的部分称为 user data。每次 malloc 申请得到的内存指针，其实指向 user data 的起始处。

chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of previous chunk, if unallocated (P clear)  |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of chunk, in bytes                     |A|M|P|
  mem-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             User data starts here...                          .
        .                                                               .
        .             (malloc_usable_size() bytes)                      .
next    .                                                               |
chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             (size of chunk, but used for application data)    |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of next chunk, in bytes                |A|0|1|
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

当一个 chunk 处于使用状态时，它的下一个 chunk 的 prev_size 域无效，所以下一个 chunk 的该部分也可以被当前 chunk 使用。这就是 chunk 中的空间复用。

bin链的分类与构成

堆块释放之后会添加到相应的bins中进行管理

https://blog.csdn.net/qq_41453285/article/details/96865321

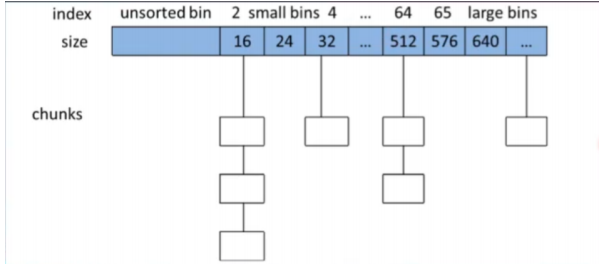

根据bin链成员的大小不同，分为以下几类：

fast bin是单链表，其他都是双向链表

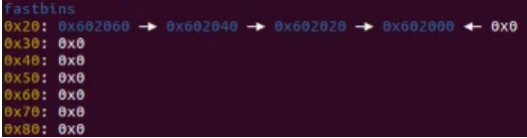

• Fast bin：拥有10个元素的数组，用户存放每个fast chunk的头指针。fastbin是最多包含十个fast chunk的单向链表。主要是为了提高小内存的分配效率，对于size_sz为8B的平台，小于128B的chunk分配，首先会在fastbin中查找是否有所需大小的chunk存在。





• Unsorted bin：1个。是smallbin和largebin的cache，所有空闲的chunk在回收时都要先放到unsortbin中，分配是如果unsortbin中没有合适的chunk，就会把unsortbin中所有的chunk加入到所属的bin中，在从bin中分配出合适的chunk。

• Small bin：62个

• Large bin：63个

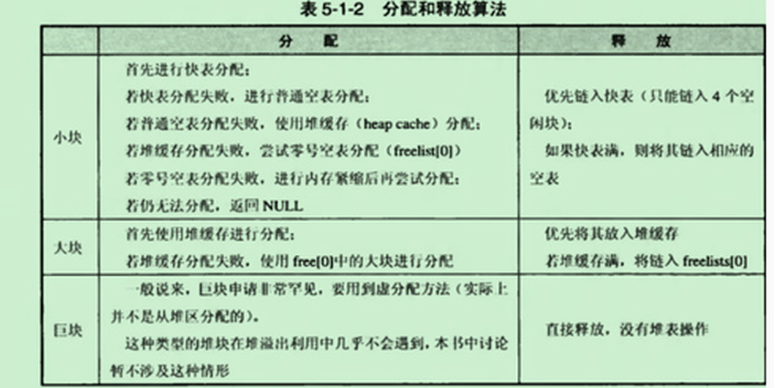

2. 堆的分配与释放

• 分配：malloc函数
• 释放：free函数

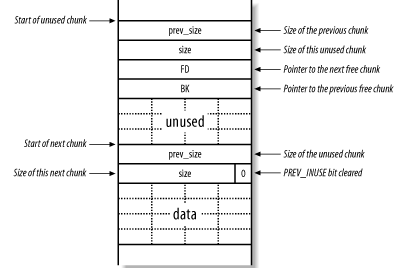

上图的情形是，当前chunk的上一chunk被free()释放，容易发现，当前chunk的PREV_ISUSE标志位置0，表示前一chunk已经被释放。

被释放的chunk中，原先data的位置的低地址处被填入两个指针，分别是fd和bk，分别表示前一个free chunk和后一个free chunk的地址。这样所有通过free()释放的内存chunk会组成一个双向链表。也因此一个chunk最小长度为16字节：2个size和2个指针。

当一个chunk被释放时，还有一件事情要做，就是检查相邻chunk的是否处于释放状态，如果相邻chunk空闲的话，就会进行chunk合并操作。由于每个chunk中都存放了size信息，所以很容易就找到当前chunk前后chunk的状态。

3. 堆溢出漏洞利用

代码

#include <windows.h>
main()
{
	HLOCAL h1, h2,h3,h4,h5,h6;
	HANDLE hp;
	hp = HeapCreate(0,0x1000,0x10000);
	h1 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h2 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h3 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h4 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h5 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	h6 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	_asm int 3//break the process

	HeapFree(hp,0,h1);
	HeapFree(hp,0,h3);
	HeapFree(hp,0,h5);
	_asm int 3

	h1 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
	return 0;
}

流程分析

（1）程序首先创建了一个大小为 0x1000 的堆区，并从其中连续申请了 6 个大小为 8 字节的堆块（加上块首实际上是 16 字节），这应
（2）释放奇数次申请的堆块是为了防止堆块合并的发生。
（3）三次释放结束后，freelist[2]所标识的空表中应该链入了 3 个空闲堆块，它们依次是 h1、 h3、h5。
（4）再次申请 8 字节的堆块，应该从 freelist[2]所标识的空表中分配，这意味着第一个堆块 h1 被从空表中“拆下”。（下面解释）
（5）如果我们手动修改 h1 块首中的指针，应该能够观察到 DWORD SHOOT 的发生。

分配

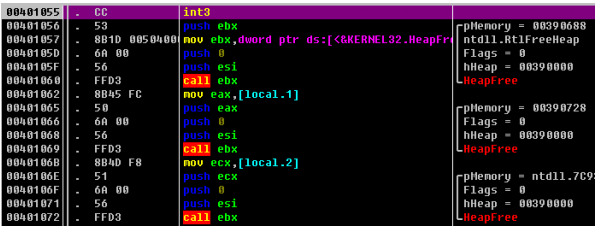

ollydbg调试，在第一个断点处中断，即分配完成。发现pmemoey的值为00390688，该值是堆分配函数的返回值，代表的是块头下用户可用区域的开始地址，因此分配的第一个堆块的地址为0x00390680。查看该地址的值：

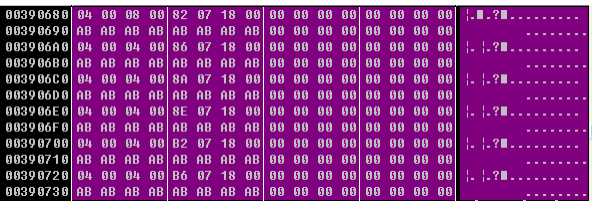

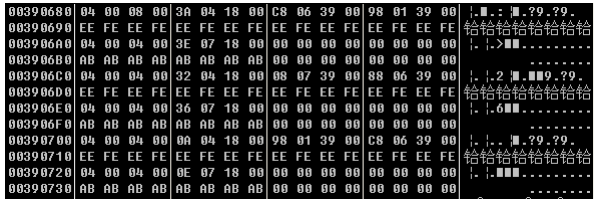

下图显示了分配的6个块，例如0x390680-0x390690是一个块（两行是一个块）。注意到出了堆结构外还有16字节（ABAB… 0000…）这是调试堆的特征，增加16字节数据防止程序溢出，分析时可忽略。

释放

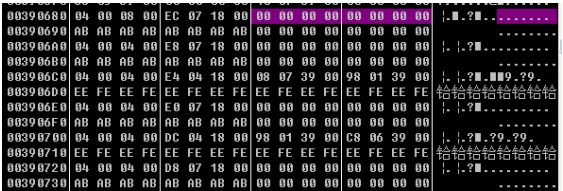

接下来程序继续运行，释放三块h1,h3,h5，释放之后堆中内存值如下图，可以看出h1,h3,h5的fd和bk指针均发生了改变，不再是0。

将fd（向前指针），bk（向后指针）的值列出，可以看出h1,h3,h5形成了一条双向链表，链在freelist[2]，因为块大小是16比特，freelist[2]管理所有大小为16比特的空闲块。

NAME	Flag	向前指针	向后指针
h1	1 占用态	0x003906c8 (h3)	0x00390198(Freelist[2])
h2	0 空闲态	NULL	NULL
h3	1 占用态	0x00390708 (h5)	0x00390688(h1)
h4	0 空闲态	NULL	NULL
h5	1 占用态	0x00390198(Freelist[2])	0x003906c8 (h3)
h6	0 空闲态	NULL	NULL

freelist

0x00390680-0x00390730是分配的6个堆块，下面0x00390040开始是未分配的空堆，fd，bk的值相同，指向的是freelist[0]，根据上表可知0x00390198是freelist[2]的地址

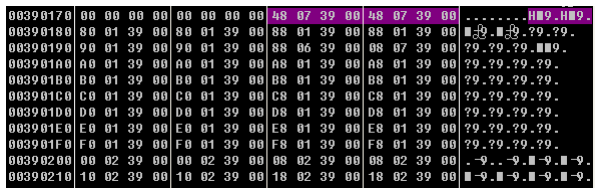

freelist的值如下如图：除了 freelist[0]和 freelist[2]之外，所有的空表索引都为空（指向自身）

再分配

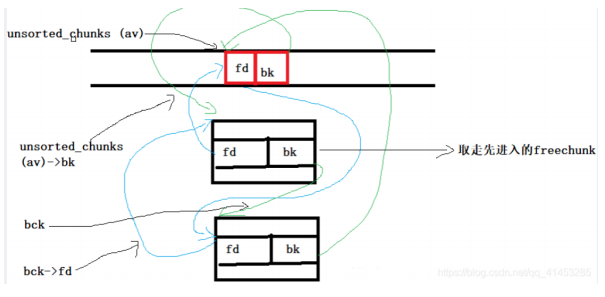

最后一次 8 字节的内存请求会把 freelist[2]的第一项（原来的 h1）分配出去，这意味着将第一个结点从双向链表中“卸下”。为什么是第一个而不是最后一个呢，因为unsortbin采用先进先出的原则，添加/取走bin链上的一个freechunk时，是通过bin头的bk指针所操作的。

由上图可以看出0x00390198处链接的第一个块是0x00390688，即h1。观察最后一次申请内存时h1前后向指针的变化 非常重要。未申请内存之前 h1处的前向指针指向h3， 后向指针指向指向freelist[2]。当h1被卸下后，h3的前向指针不变为h5-0x390708 ，后向指针变为freelist[2]-0x390198（也就是将原来h1的后向指针的值，写入（h1前向指针地址+0x04）的地址的相对应的值中）

？？？？：教程写的都是去掉左后一个h5，然后相当于将原来h5的前向指针的值，写入h5后向指针地址的相对应的值中

截图来看确实是去掉了h1，h1的fd,bk的值都被置为0

如果在程序中修改上述的 h1的前向指针为一个合法地址的时候，h1的后向指针就会被写入这个合法的地址当中，那么应该能够观察到 DWORD SHOOT 现象。所以可以直接在调试器中手动将h1(0x00390688) 处的后向指针改为shellcode的地址，前向指针改为任意地址-0x04，可以是系统调用。当最后一个分配函数被调用后，这条指令执行后，shellcode 将会被写入目标地址。

上面的例子只是引发 DWORD SHOOT 的一种情况。堆块的分配、释放、合并操作都能引发 DWORD SHOOT（因为都涉及链表操作）。

攻击失败分析

DWORD SHOOT攻击需要利用一个正常的调用，以实现恶意代码的执行，一般是利用RtlEnterCriticalSection() 和RtLeaveCritcalSection()。每个进程的PEB 中都存放这一对线程同步函数指针，指向RtlEnterCriticalSection() 和RtLeaveCritcalSection(),并且在进程退出的时候会被ExitProcess()调用，如果能够通过DWORD SHOOT 修改这对指针中的任意一个，那么在程序退出的时候ExitProcess()将会被骗去执行我们的shellcode。由于PEB的位置始终不会变化，所以这对指针相对于peb的偏移之中不变，这使得开发通用的exploit成为可能。

本次采用peb中线程同步函数的入口地址 即 PEB（进程环境块） RtlEnterCriticalSection()。ExitProcess()函数在程序退出的时候会调用临界区函数，但是调用方法独特，是通过线程环境块中偏移 0x20处存放的函数指针来间接完成的。也就是偏移 0x7ffdf020处存放的指向RtlEnterCriticalSection()的指针。在0x7ffdf024处存放着RtlCriticalSection()的指针。但是Windows XP SP2 之后改写了实现方法，对这种攻击进行了防护。微软不再使用固定的 PEB 基址 0x7FFDF000，而是使用具有一定随机性的基址，从而影响了 DWORD SHOOT 对 PEB 中函数的攻击，无法准确利用该地址进行攻击，这种防御措施称为PEB Random。因此该种攻击方式仅可以在windows2000版本下进行复现，存在一定的局限性。

此外微软也改写了操作双向链表的代码，在卸载 free list 中的堆块时更加小心。SP2 在进行删除操作时，提前验证堆块的完整性，以防止 DWORD SHOOT，称为Safe Unlink。

4. 其他堆溢出漏洞利用

常见漏洞

• 堆溢出：chunk1的数据溢出到chunk2，典型的攻击方式就是DWORD SHOOT（上面已经详细介绍）利用漏洞获取一个可以任意写的chunk，修改下一个chunk的关键信息如chunk头中的信息，如果下一个chunk是free状态，还可以修改BK和FD字段进行攻击。

• double free：在释放chunk之后，没有对chunk指针清零。对同一地址调用两次free（）。潜在导致对未知内存位置的修改。double free的原理其实和堆溢出的原理差不多，都是通过unlink这个双向链表删除的宏来利用的。只是double free需要由自己来伪造整个chunk并且欺骗操作系统。为了让系统进行unlink的操作，达到篡改指针的目的。但是一般的情况下，我们两次释放同一块内存会被操作系统给检测出来，怎么欺骗过操作系统才是最重要的。

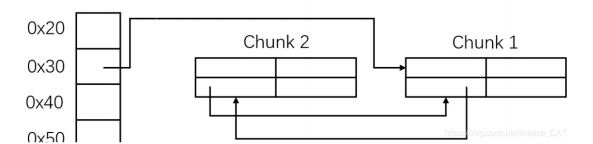

  分配两个 chunk， chunk1 和 chunk2，然后free(chunk1);free(chunk2);free(chunk1)，假设进入fastbin管理，结构如下图：





  表头指向chunk1，chunk1指向chunk2，chunk2又指回chunk1。那么这时按照如下步骤：

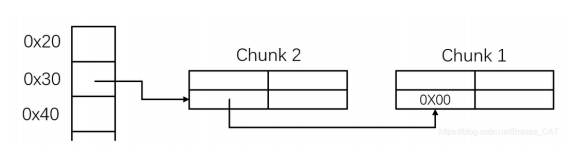

  • 申请一个new chunk 1：

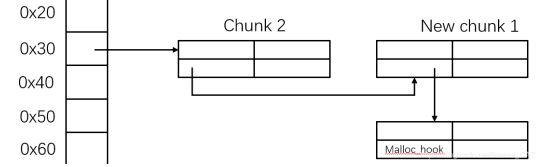

  • 将new chunk 1的指针域修改为要修改的地址-0x10以上：

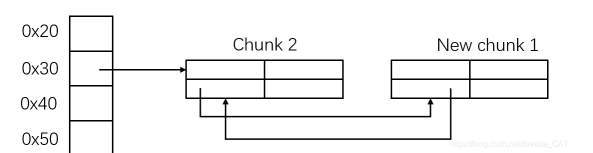

  • 申请一个new chunk 2：





  • 再申请一个new chunk 3（new chunk 3是和new chunk 1重合的）

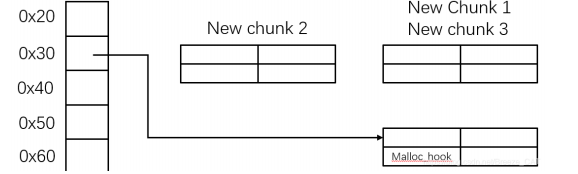

  这时可以发现，fastbin链表已经指向了我们想要修改的地址了，只要再申请一个堆块就会申请到想要修改的地址，然后只要编辑这个堆块便可完成任意地址写。

• unlink：低版本libc2.23以下存在。使得攻击者拥有可以在任意可读写地址进行读写的能力。

  原理概述

  当堆块free时，会检查相邻的后面的堆块，或者前面的堆块，是否空闲，如果空闲，那么需要进行堆块合并操作。空闲的堆块一般以双向链表的形式组织（fast bin是单向链表，此攻击不适用），如果刚刚释放的堆块要与前面或者后面空闲的堆块进行合并操作，那么需要将前或后的堆块从双向链表中摘下来，合并成更大的堆块插入到unsort bin链表中。空闲堆块从（small bin)双向链表中摘下来的操作就是unlink。

  首先需要两个相邻的堆块，其中一个堆块空闲，一个堆块占用，释放占用的堆块，引发两个堆块合并。正常的空闲堆块链接在空闲链表中，我们无法控制其中的fd和bk指针，所以方法是伪造一个空闲的堆块。

  伪造空闲堆块：libc判断相邻堆块空闲的方法是通过本堆块的size字段，size字段最后3位是标志位。其中最后一位如果为0，说明相邻的堆块是free的，为1说明正在使用。pre_size字段指明前一个堆块的起始位置。这两个字段可以判断相邻的后面堆块是否分配和堆块的位置。

  ps. 如果系统还会判断这个相邻的堆块是否在某个未分配的链表中，那么unlink攻击便实现不了。因为如果相邻堆块在某个空闲链表中，那么就无法修改其中的bk和fd指针。所以我们需要利用一个分配的堆块，来伪造出一个空闲堆块。

  具体操作：

  分配两个堆块，但不要过小，大于fastbin的限制。

  示意图：chunkA->chunkB

  ChunkA = prev_size | chunksize&flag | content

  ChunkB = prev_size | chunkSize&flag | content

  如果此时chunkA存在堆溢出漏洞，那么我们便可将精心构造的数据写入chunkB. 或者直接修改后面分配的堆块的头部，即pre_size和size字段，pre_size需要设置成前面分配的堆块的用户区大小，并且设置size字段最后一位标志位为0，表示chunkA伪造堆块是空闲的。

  那么在我们free(chunkB)时，堆管理器就会将chunkB和我们的fakeChunk合并。这是unlink会摘除chunkA，因此chunkA的fd，bk需要被伪造。

  相应的也可以通过堆溢出，构造chunkB为伪造的空闲堆块。

  假设被覆盖后的chunk header相关数据如下：

  1) prev_size = 一个偶数，这样其PREV_INUSE 位就是0 了，即表示前一个chunk为free。
  2) size = -4
  3) fd = target addr – 24；(后文统一简称为“free addr – 24”)
  4) bk = shellcode的地址

  这时free（chunkA），记nextchunk为chunkB。从上面代码可以知道，它是通过将nextchunk + nextsize计算得到指向下下一个chunk的指针，然后判断下下个chunk的size的PREV_INUSE标记位。在本例中，此时nextsize被我们设置为了-4，这样glibc malloc就会将next chunk的prev_size字段看做是next-next chunk的size字段，而我们已经将next chunk的prev_size字段设置为了一个偶数，因此此时通过inuse_bit_at_offset宏获取到的nextinuse为0，即next chunk为free！既然next chunk为free，那么就需要进行和chunkA合并，所以就会调用unlink(nextchunk, bck, fwd);函数，将chunkB取下。

  绕过glibc的安全防护

  unlink之前需要进行一些简单的检查，设伪空闲堆块的堆块头指针是p，那么需要检查：

  p->bk->fd==p && p->fd->bk==p

  这个检查是可以欺骗的：fd的偏移是3个机器位数，bk的偏移是4个机器位数。即在64位机器上，fd是8*3=24字节，bk是8*4=32字节；进行以下构造：

  fd = ptr - 3*size(int); bk = ptr - 2*size(int)

  因为，FD = p-->fd = ptr - 24； BK =  p-->bk = ptr - 16，
  所以，FD-->bk = FD + 3*8 = ptr - 24 + 24 = p，
       BK-->fd = BK + 16 =  ptr - 16 + 16 = p.

  FD->bk = BK; ==> p = ptr-16
  BK->fd = FD; ==> p = ptr-24
  			 ==> p=ptr - 3*size(int)
  			 即P 的指针指向了比自己低 12 的地址处

  恶意代码的构造

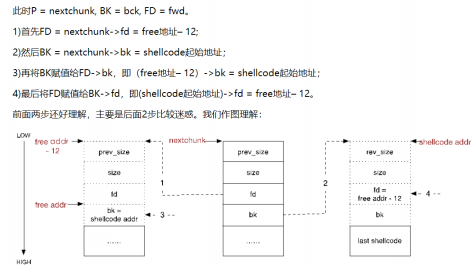

  构造恶意的fd与bk实现攻击，根据上面chunkB的构造，关注fd和bk

  FD=P->fd = target addr -24
  BK=P->bk = shellcode起始地址
  FD->bk = BK，即 *(target addr-24 + 24)=BK=shellcode起始地址
  BK->fd = FD，即 *(shellcode起始地址 +16) = FD = target addr-24





  （图中的12是32位系统下，4*3=12，与上文保持统一的话，12就是24）

  这样，通过 unlink 直接实现任意地址读写的目的，但是我们还是需要确保 shellcode起始地址 +16地址具有可写的权限。

  比如说我们将 target addr 设置为某个 got 表项，那么当程序调用对应的 libc 函数时，就会直接执行我们设置的值shellcode处的代码。需要注意的是，shellcode+16 处的值被破坏了，需要想办法绕过.
